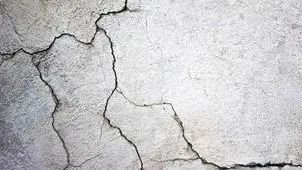

裂缝是混凝土结构中普遍存在的一种现象，裂缝的出现不仅会降低建筑物的抗渗能力，而且还影响着建筑物的使用功能，会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，最终影响到建筑物的承载能力。

1、裂缝的本质

水泥混凝土易于开裂在于其脆性材料的本质，粒子与粒子之间仅存在弱物理键的相互作用，抗拉强度比抗压强度要小一个数量级。

2、裂缝是不可避免的

裂缝是加速混凝土耐久性劣化的最为不利的因素之一，不可避免但程度可控。混凝土耐久性不良，大部分情况下都是受周围环境影响或与周围环境介质发生反应，伴随有胀裂、剥落和溃散或其他性能失效等现象。

3、材料因素

近年来我国混凝土开裂主要是由于水泥发生了变化、泵送混凝土（外加剂、浆骨比）、混凝土强度等级增加以及大体积混凝土用量增加的原因。

1、裂缝是一切侵蚀性介质侵入的通道

裂缝是一切侵蚀性介质侵入的通道，已有裂缝的扩展比新产生裂缝容易；已有裂缝的开展比新生成裂缝容易，所以控制早期裂缝可减少后期裂缝生成和扩张。

2、混凝土开裂的复杂原因

收缩开裂是混凝土结构开裂的主要诱因，过大内外温差引起的温度应力足以导致混凝土开裂。混凝土是否开裂与开裂应力大小、混凝土抗拉强度、水胶比配比、养护施工等有关。

3、高强度不等于高耐久性

高强混凝土密实、耐久的前提是不开裂。高强混凝土本身水泥用量就大，早期强度来的快，前期水化热高，水灰比小，早期失水快，稍不注意，就会形成温差而开裂。

1、配合比做到“三低”

为了获得很好的抗裂性，需在保证和易性前提下遵循低水泥用量、低水胶比、低单位体积用水量的“三低”的混凝土配合比技术路线。

2、生产工艺优化

首先要控制温度和湿度；其次，要减少约束；第三，降低混凝土开裂敏感性，尽量降低强度，减小用水量，使用开裂敏感性的水泥，优化骨料，使用抗裂性好的矿物掺和料；第四，成型工艺的施工是最后的关键性环节。

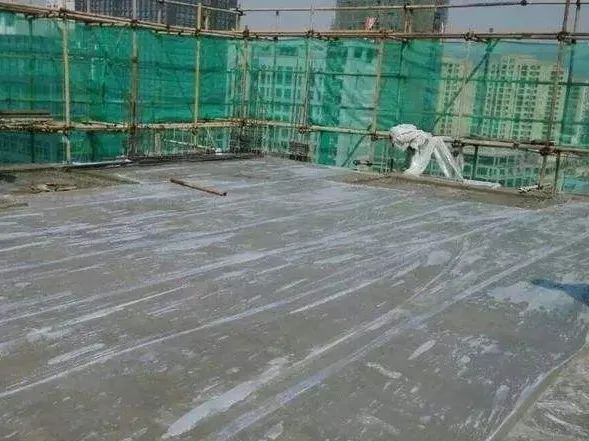

3、重视早期养护

混凝土早期裂缝控制的关键点是要重视早期养护，在实际施工中各地区可用的技术和材料较多，比如养护剂、覆盖养护、单分子膜养护剂等。

混凝土裂缝修补的方法，主要有表面封闭法、注射法、压力注浆法和填充密封法，分别适用于不同情况。应根据裂缝成因、性状、宽度、深度、裂缝是否稳定、钢筋是否锈蚀以及修补目的的不同对症下药。

1、表面封闭法

利用混凝土表层微细独立裂缝（裂缝宽度w≤0.2mm）或网状裂纹的毛细作用，使裂缝主动吸收低粘度且具有良好渗透性的修补胶液，封闭裂缝通道。对楼板和其他需要防渗的部位，尚可在混凝土表面粘贴碳纤维复合材料以增强封护作用。

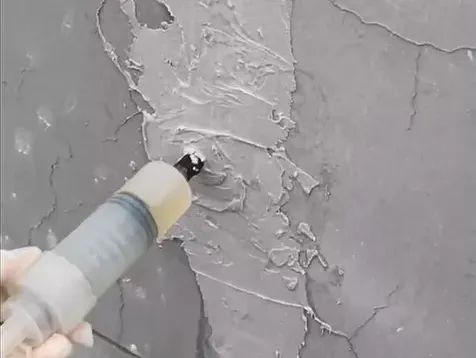

2、注射法

以一定的压力将低粘度、高强度的裂缝修补胶注入裂缝内，一般采用专用的注射器配套专用底座将裂缝胶注射到裂缝内。

此方法适用于0.15mm≤w≤1.5mm静止的独立裂缝、贯穿性裂缝以及蜂窝状局部缺陷的补强和封闭。注射前，应按产品说明书的规定，对裂缝周边用封缝胶进行密封。

3、压力注浆法

在一定时间内，采用高压注浆机以较高压力将修补用的裂缝胶压入裂缝内。此法适用于处理大型结构贯穿裂缝、大体积混凝土的蜂窝状严重缺陷以及深而蜿蜒的裂缝。

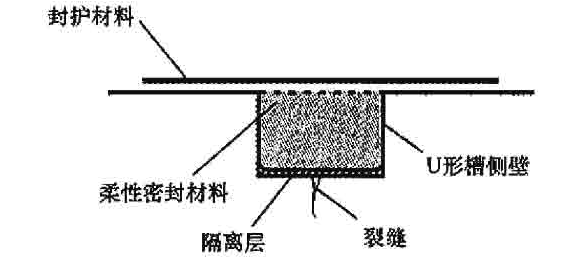

4、填充密封法

在构件表面沿裂缝走向骑缝凿除槽深和槽宽分别不小于20mm和15mm的V或U型沟槽，然后用改性环氧树脂的裂缝胶或弹性填缝材料充填，并粘贴碳纤维复合材料附加约束。此法适用于处理w≥0.5mm的活动裂缝和静止裂缝。填充完毕后，其表面应做防护层。

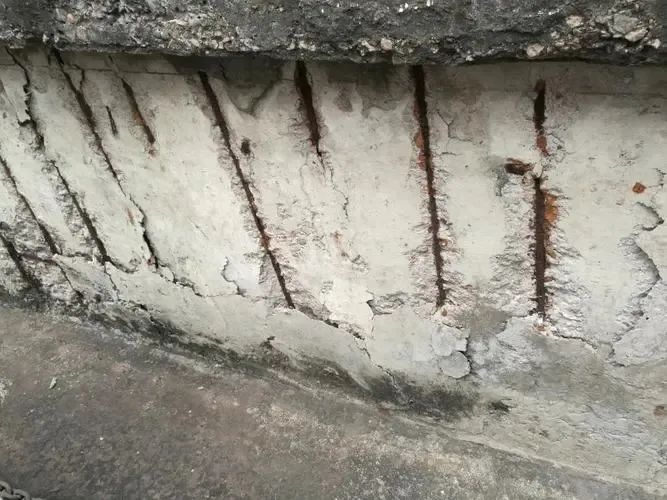

混凝土裂缝的存在及超限会引起钢筋的锈蚀，降低结构使用年限等。所以裂缝产生后要及时进行处理，保证结构安全使用。
