中建昌龙公司桥梁裂缝修补工序

(1)准备。依据裂缝数最、长度及宽度，进行化学压浆配量、埋嘴、灌浆等方面的计算和安排。

(2)钻孔。在裂缝交叉处钻孔，对深孔还需在裂缝表面进行骑缝钻孔，作为压力灌浆的异向孔。

(3)清孔及裂缝表面处理。对裂缝用高压空气将孔眼吹干净，使其不被灰渣阻塞，然后沿裂缝从上而下将两边3-4cm范围内的灰尘、浮浆用小锤、手铲、钢刷、毛剧依次处理，将构件表面整平，凿除突出部分，然后用丙酮擦洗，清除裂缝周围的油污，清洗时应注意不要将裂缝堵塞。

(4)粘贴压浆嘴。用砂纸除去压浆嘴底盘的铁锈，并用丙酮清洗干净。然后用502胶水将底盘与孔眼对准粘贴在裂缝上。

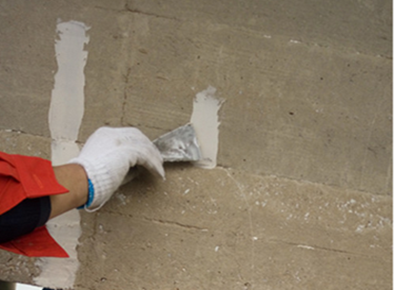

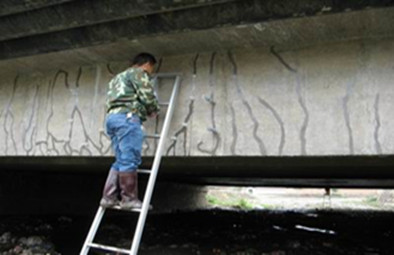

(5)裂缝表面封闭。为使混凝土缝隙完全充满浆液，并保持压力，同时又保证浆液不外渗，须对已处理过的裂缝表面(除孔眼及嘴子外)用环氧树脂胶泥沿裂缝走向进行封闭，形成宽度为6-8cm的封闭带。

(6)密封检查。环氧封闭带固化后，需进行气密性检查，以检查封闭带是否封严。在封团带上及灌浆嘴周围涂上肥皂水，检查方法是将压缩气体通过压浆嘴，气压控制在0.15-0.3MPa，如发现通气后封闭带上有泡沫出现，说明该部位漏气，对漏气部位可再次封闭。

(7)配制浆液。密封检查完毕后，根据裂缝长度、宽度、部位及现场施工温度，配制环氧树脂压浆液，即配即用，每次不宜超过1kg。

(8)压力灌浆。将配制好的环氧浆液例入压浆罐内，盖上盖子拧紧，待空压机压力在0.15-0.2MPa时，打开出浆开关，并注意观察透时压浆管里的浆液流动情况，如果进浆不顺畅，可把泵压适当提高。

(9)裂缝表面处理。对已灌完浆液的裂缝，待浆液固化后将压浆嘴一一拆除，并将粘贴压浆嘴处用环氧胶泥抹平，使其颜色与原混凝土结构表面尽量保持一致.
